Πώς να Συνδέσετε Μπόιλερ Λεβητοστασίου με Λέβητα και Ηλιακό Σύστημα

Γιατί να Συνδέσετε Μπόιλερ με Λέβητα και Ηλιακό Ταυτόχρονα

Η σύνδεση μπόιλερ λεβητοστασίου με διπλή πηγή θέρμανσης (ηλιακό σύστημα και λέβητα) αποτελεί την πιο αποδοτική λύση για παραγωγή ζεστού νερού χρήσης σε κατοικίες και επαγγελματικούς χώρους. Τα πλεονεκτήματα περιλαμβάνουν:

• Εξοικονόμηση ενέργειας: Το ηλιακό σύστημα καλύπτει έως 70-80% των αναγκών σε ζεστό νερό χρήσης κατά τους θερινούς μήνες
• Αδιάλειπτη παροχή: Ο λέβητας αναλαμβάνει τη θέρμανση όταν η ηλιακή ενέργεια δεν επαρκεί
• Μείωση κόστους: Μικρότερη κατανάλωση καυσίμου (πετρέλαιο, φυσικό αέριο, pellet)
• Προστασία περιβάλλοντος: Μικρότερο αποτύπωμα άνθρακα

Ένα τυπικό νοικοκυριό 4 ατόμων καταναλώνει περίπου 150-200 λίτρα ζεστού νερού ημερησίως. Με σωστή σχεδίαση, το ηλιακό σύστημα μπορεί να καλύψει το μεγαλύτερο μέρος αυτής της ανάγκης, ενώ ο λέβητας λειτουργεί μόνο ως εφεδρεία.

Τύποι Μπόιλερ για Διπλή Σύνδεση

Για σύνδεση με λέβητα και ηλιακό ταυτόχρονα, χρειάζεστε μπόιλερ με δύο εναλλάκτες (double coil). Οι πιο συνηθισμένοι τύποι είναι:

Μπόιλερ με Δύο Σερπαντίνες

Ο πιο διαδεδομένος τύπος. Διαθέτει δύο ξεχωριστούς εσωτερικούς εναλλάκτες:

• Κάτω σερπαντίνα: Για τους ηλιακούς συλλέκτες (μεγαλύτερη επιφάνεια)
• Πάνω σερπαντίνα: Για τον λέβητα (μικρότερη επιφάνεια)

Μπόιλερ Tank-in-Tank

Σύστημα δοχείου μέσα σε δοχείο. Το εσωτερικό δοχείο περιέχει ζεστό νερό χρήσης, ενώ το εξωτερικό θερμαίνεται από τις πηγές ενέργειας. Προσφέρει μεγαλύτερη επιφάνεια εναλλαγής αλλά είναι πιο ακριβός.

Τι Θα Χρειαστείτε

Υλικά

• Μπόιλερ λεβητοστασίου με 2 εναλλάκτες (χωρητικότητα ανάλογα με τις ανάγκες)
• Σωληνώσεις χαλκού (22mm ή 28mm)
• Κυκλοφορητής ηλιακού κυκλώματος
• Ελεγκτής ηλιακού συστήματος (solar controller)
• Αισθητήρια θερμοκρασίας (τουλάχιστον 2)
• Βάνες αποκοπής σφαιρικές
• Βαλβίδα ασφαλείας 6 bar (ηλιακό κύκλωμα)
• Βαλβίδα ασφαλείας 8 bar (ζεστό νερό χρήσης)
• Δοχείο διαστολής ηλιακού
• Αντλία κυκλοφορίας (αν δεν ενσωματώνεται στον λέβητα)
• Θερμομικτική βαλβίδα (για περιορισμό θερμοκρασίας ζεστού νερού)
• Αντεπίστροφη βαλβίδα
• Μόνωση σωληνώσεων

Εργαλεία

• Κολλητήρι χαλκού με φλόγα ή πρέσα
• Κόφτης σωλήνων
• Γαλλικά κλειδιά
• Αλφάδι
• Ηλεκτρικό τρυπάνι
• Τεφλόν ταινία και στουπί

Βήμα 1: Σύνδεση Ηλιακού Κυκλώματος (Κάτω Εναλλάκτης)

Το ηλιακό κύκλωμα συνδέεται στον κάτω εναλλάκτη του μπόιλερ. Αυτή η θέση εξασφαλίζει μέγιστη θερμική στρωματοποίηση: το ηλιακό σύστημα θερμαίνει πρώτα τα πιο κρύα στρώματα νερού στη βάση του δοχείου.

1. Συνδέστε τη σωλήνωση προσαγωγής (ζεστό νερό από τους συλλέκτες) στην είσοδο του κάτω εναλλάκτη
2. Συνδέστε τη σωλήνωση επιστροφής (κρύο νερό προς τους συλλέκτες) στην έξοδο του κάτω εναλλάκτη
3. Τοποθετήστε τον κυκλοφορητή στη σωλήνωση επιστροφής (στην κρύα πλευρά)
4. Εγκαταστήστε βάνες αποκοπής πριν και μετά τον κυκλοφορητή
5. Τοποθετήστε αντεπίστροφη βαλβίδα στην επιστροφή
6. Εγκαταστήστε βαλβίδα ασφαλείας 6 bar και δοχείο διαστολής στο ηλιακό κύκλωμα
7. Τοποθετήστε αισθητήριο θερμοκρασίας στην έξοδο των συλλεκτών

Σημαντικό: Το ηλιακό κύκλωμα συνήθως λειτουργεί με αντιψυκτικό διάλυμα (γλυκόλη/νερό), όχι με νερό δικτύου. Πληρώστε το κύκλωμα σύμφωνα με τις οδηγίες του κατασκευαστή.

Βήμα 2: Σύνδεση Λέβητα (Πάνω Εναλλάκτης)

Ο λέβητας συνδέεται στον πάνω εναλλάκτη του μπόιλερ. Αυτή η θέση θερμαίνει το νερό στο πάνω μέρος του δοχείου, εξασφαλίζοντας γρήγορη διαθεσιμότητα ζεστού νερού ακόμα και αν ο κάτω εναλλάκτης (ηλιακό) δεν έχει προθερμάνει αρκετά.

1. Συνδέστε τη σωλήνωση προσαγωγής από τον λέβητα στην είσοδο του πάνω εναλλάκτη
2. Συνδέστε τη σωλήνωση επιστροφής από τον πάνω εναλλάκτη πίσω στον λέβητα
3. Τοποθετήστε βάνες αποκοπής σε κάθε σύνδεση
4. Αν ο λέβητας δεν διαθέτει ενσωματωμένο κυκλοφορητή, τοποθετήστε έναν στην επιστροφή
5. Εγκαταστήστε τρίοδη βαλβίδα αν ο λέβητας τροφοδοτεί ταυτόχρονα θέρμανση και μπόιλερ

Η τρίοδη βαλβίδα κατευθύνει το ζεστό νερό του λέβητα είτε στα σώματα θέρμανσης είτε στο μπόιλερ, δίνοντας προτεραιότητα στο ζεστό νερό χρήσης (DHW priority).

Βήμα 3: Σύνδεση Ζεστού Νερού Χρήσης

Η πλευρά του πόσιμου νερού συνδέεται στο μπόιλερ ως εξής:

1. Συνδέστε την παροχή κρύου νερού δικτύου στην κάτω είσοδο του μπόιλερ (σήμανση μπλε)
2. Τοποθετήστε βαλβίδα ασφαλείας 8 bar στην είσοδο κρύου νερού
3. Εγκαταστήστε αντεπίστροφη βαλβίδα πριν την είσοδο
4. Συνδέστε την έξοδο ζεστού νερού (πάνω μέρος μπόιλερ, σήμανση κόκκινη) με το δίκτυο ζεστού νερού
5. Τοποθετήστε θερμομικτική βαλβίδα στην έξοδο ζεστού νερού (ρύθμιση στους 50-55°C)

Προσοχή: Η θερμομικτική βαλβίδα είναι απαραίτητη για ασφάλεια. Το νερό μέσα στο μπόιλερ μπορεί να φτάσει 80-90°C, ιδιαίτερα το καλοκαίρι με τους ηλιακούς συλλέκτες. Η βαλβίδα αναμιγνύει κρύο νερό ώστε η τελική θερμοκρασία να μην υπερβαίνει τους 50-55°C.

Βήμα 4: Εγκατάσταση Ελεγκτή Ηλιακού

Ο ελεγκτής ηλιακού (solar controller) είναι ο "εγκέφαλος" του συστήματος. Διαχειρίζεται την ενεργοποίηση του κυκλοφορητή ηλιακού βάσει διαφοράς θερμοκρασίας:

• Τοποθετήστε αισθητήριο Τ1 στον ηλιακό συλλέκτη (ή στην έξοδο)
• Τοποθετήστε αισθητήριο Τ2 στο κάτω μέρος του μπόιλερ
• Ρυθμίστε τον ελεγκτή: εκκίνηση κυκλοφορητή όταν Τ1 - Τ2 > 6-8°C
• Ρυθμίστε: στάση κυκλοφορητή όταν Τ1 - Τ2 < 3°C
• Ρυθμίστε μέγιστη θερμοκρασία μπόιλερ: 85°C (λειτουργία ασφαλείας)

Βήμα 5: Δοκιμή και Θέση σε Λειτουργία

1. Πληρώστε το ηλιακό κύκλωμα με αντιψυκτικό διάλυμα
2. Εξαερώστε πλήρως όλα τα κυκλώματα
3. Ελέγξτε πίεση σε κάθε κύκλωμα ξεχωριστά
4. Ελέγξτε τη λειτουργία του κυκλοφορητή ηλιακού μέσω του ελεγκτή
5. Δοκιμάστε τη λειτουργία του λέβητα και τη σύνδεσή του με το μπόιλερ
6. Ελέγξτε τη θερμομικτική βαλβίδα με θερμόμετρο στην βρύση
7. Εξακριβώστε ότι η τρίοδη βαλβίδα δίνει προτεραιότητα στο ΖΝΧ

Συνηθισμένα Λάθη στη Σύνδεση

• Αντίστροφη σύνδεση εναλλακτών: Ηλιακό στον πάνω εναλλάκτη αντί στον κάτω, με αποτέλεσμα χαμηλή απόδοση
• Έλλειψη θερμομικτικής βαλβίδας: Κίνδυνος εγκαυμάτων από υπερβολικά ζεστό νερό
• Ανεπαρκής μόνωση σωληνώσεων: Σημαντικές θερμικές απώλειες στο λεβητοστάσιο
• Λάθος ρυθμίσεις ελεγκτή: Ο κυκλοφορητής λειτουργεί χωρίς λόγο ή δεν ενεργοποιείται εγκαίρως
• Μη εγκατάσταση αντεπίστροφης βαλβίδας: Θερμοσιφωνικό φαινόμενο κατά τη νύχτα
• Λάθος διαστασιολόγηση μπόιλερ: Πολύ μικρό μπόιλερ δεν καλύπτει τις ανάγκες

Προτεινόμενα Προϊόντα

Εξοπλισμός κατάλληλος για σύστημα ηλιακού θερμοσίφωνα με σύνδεση λέβητα:

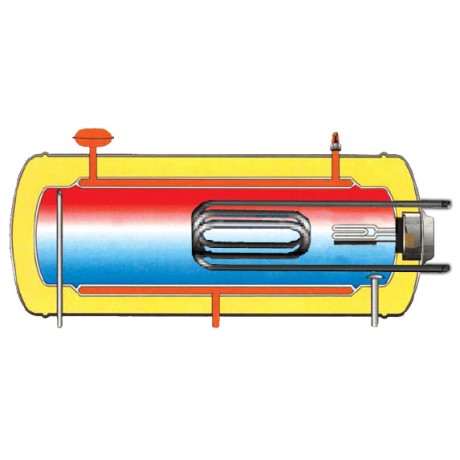

Μπόιλερ Iliofar 200 Lt ΙΙ

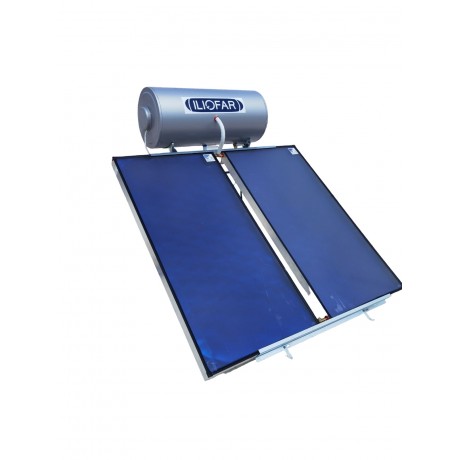

Ηλιακός Θερμοσίφωνας 200 Lt ΙΙ Glass 3.0m²
