Σωληνώσεις Φυσικού Αερίου: Υλικά, Διαστάσεις & Κανονισμοί

Επιτρεπόμενα Υλικά Σωληνώσεων

1. Χαλκοσωλήνες - Η Πιο Συνηθισμένη Επιλογή

Οι χαλκοσωλήνες είναι η κύρια επιλογή για εσωτερικά δίκτυα φυσικού αερίου:

• Τύπος: Χαλκός απόλυτος, ανόπτητος (soft) ή σκληρός (hard)
• Διαμέτρους: 12mm, 15mm, 18mm, 22mm (εξωτερική διάμετρος)
• Πάχος τοιχώματος: 1mm ελάχιστο
• Πίεση εργασίας: Από την εγκεκριμένη μελέτη και τα όρια σωλήνων, συνδέσεων και συσκευών.
• Πλεονεκτήματα: Εύκαμπτος, ανθεκτικός στη διάβρωση, εύκολη κάμψη
• Κόστος: Τρέχουσα τιμή του πιστοποιημένου σωλήνα στη διάμετρο της μελέτης

2. Χαλύβδινοι Γαλβανιζέ Σωλήνες

Χρησιμοποιούνται κυρίως σε εξωτερικά δίκτυα και βιομηχανικές εφαρμογές:

• Τύπος: Χάλυβας γαλβανιζέ (επικάλυψη ψευδαργύρου)
• Διάμετροι: 1/2″, 3/4″, 1″, 1 1/4″ είναι παραδείγματα διαστάσεων· τύπος και σπείρωμα επιλέγονται από τη μελέτη. BSP και NPT δεν είναι εναλλάξιμα.
• Σύνδεση: Σπειρωτά ρακόρ με στεγανοποιητικό
• Χρήση: Εξωτερικά τμήματα, υπόγεια διέλευση με προστασία
• Κόστος: Τρέχουσα τιμή του συγκεκριμένου συστήματος και των συνδέσεών του

3. Πολυαιθυλένιο PE100 (Μόνο για Υπόγεια Δίκτυα)

Πλαστικοί σωλήνες για εξωτερικά υπόγεια δίκτυα:

• Τύπος: PE100 SDR11 (κίτρινο με μαύρες ρίγες)
• Διαμέτροι: 20mm, 25mm, 32mm, 40mm, 50mm
• Χρήση: ΜΟΝΟ υπόγεια, απαγορεύεται εντός κτιρίων
• Σύνδεση: Ηλεκτροσυγκολλήσεις ή μηχανικά ρακόρ
• Βάθος τοποθέτησης: Σύμφωνα με τον ισχύοντα κανονισμό και τη μελέτη της συγκεκριμένης όδευσης

Τι ΔΕΝ Επιτρέπεται

• Μη πιστοποιημένοι εύκαμπτοι σωλήνες: Δεν χρησιμοποιούνται για αέριο. Τα συστήματα CSST κατά ΕΛΟΤ EN 15266 διακρίνονται από τους τελικούς εύκαμπτους αγωγούς σύνδεσης συσκευών.
• Κοινοί σωλήνες ύδρευσης: Δεν επαρκεί η ονομασία PEX ή πολυστρωματική. Απαιτείται σύστημα πιστοποιημένο ειδικά για αέριο και τήρηση των ειδικών όρων εγκατάστασης.
• Ανοξείδωτο: Χρησιμοποιείται μόνο ως κατάλληλο πιστοποιημένο σύστημα με τα προβλεπόμενα στοιχεία σύνδεσης.
• Αλουμίνιο: Απαγορεύεται
• Μη εγκεκριμένα πλαστικά συστήματα: Δεν επιτρέπονται. Τα πιστοποιημένα PE-X και πολυστρωματικά έως 100 mbar χρειάζονται τις προστασίες της §Π9.5.7, μεταξύ άλλων βαλβίδα πυροπροστασίας και υπερβολικής ροής.

Διαστασιολόγηση Σωληνώσεων

Η διάμετρος εξαρτάται από την ισχύ των συσκευών και την απόσταση:

Εξαρτήματα και Συνδέσεις

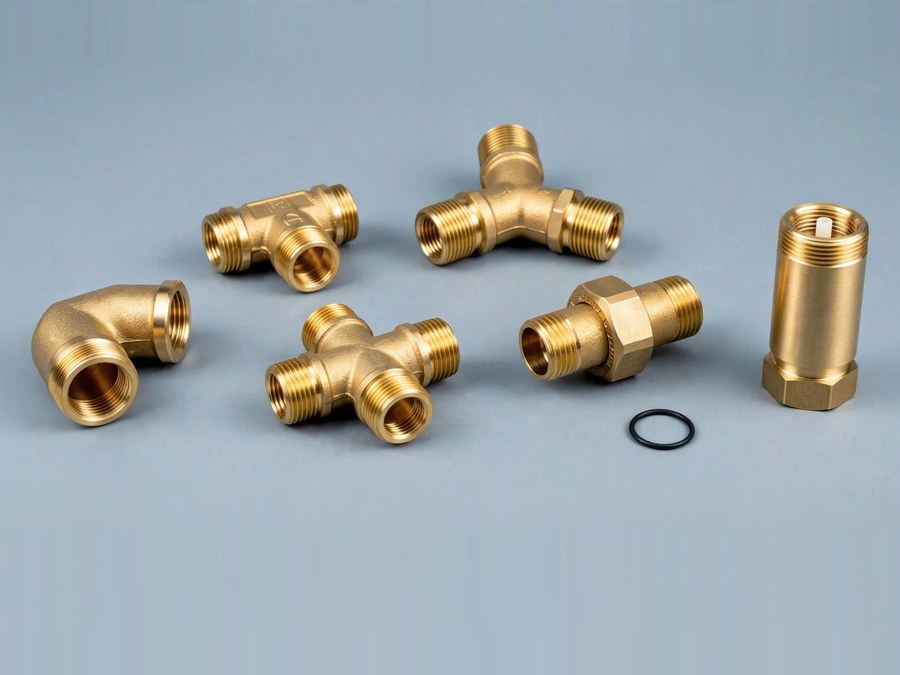

Ρακόρ και Εξαρτήματα

Μόνο ειδικά πιστοποιημένα εξαρτήματα για αέριο:

• Ορειχάλκινα ρακόρ: Με κώνο (flare) ή με περιστροφικό παξιμάδι
• Μούφες συνδέσεως: Από το υλικό που προβλέπει το πιστοποιημένο σύστημα, συμπεριλαμβανομένου κατάλληλου χάλυβα
• Γωνίες (elbows): 90° ή 45°, ορειχάλκινες
• Ταυ (T-pieces): Για διακλάδωση
• Σφαιρικές βάνες: Ειδικές για αέριο (κίτρινη λαβή)

Στεγανοποίηση

• Σπειρώματα: Χρησιμοποιείται ένα εγκεκριμένο για το συγκεκριμένο αέριο και σπείρωμα στεγανοποιητικό σύμφωνα με τις οδηγίες του. Το LOCTITE 55 είναι νήμα στεγανοποίησης, όχι υγρό· δεν συνδυάζεται αυθαίρετα με ταινία.
• Flare συνδέσεις: Μεταλλικός κώνος, χωρίς στεγανοποιητικό
• ΠΟΤΕ: Κόλλα, σιλικόνη, κοινό στεγανοποιητικό υδραυλικών

Κανονισμοί Εγκατάστασης

Διαδρομές Σωληνώσεων

• Εντός τοίχων: Επιτρέπεται αν τοποθετηθούν σε προστατευτικό κάλυμμα (καναλάκι)
• Εμφανείς: Στηρίξεις και αποστάσεις στερέωσης σύμφωνα με το συγκεκριμένο σύστημα και τη μελέτη.
• Υπόγεια διέλευση: Με προστατευτικό περίβλημα (sleeve)
• Αποστάσεις από ηλεκτρικές εγκαταστάσεις: Σύμφωνα με τον εφαρμοζόμενο κανονισμό και τη μελέτη, ελεγμένες από τους αρμόδιους τεχνικούς.
• Από θερμά στοιχεία: 5cm (καλοριφέρ, καυστήρες)

Βάνες Αερίου

• Κεντρική βάνα: Υποχρεωτικά στην είσοδο διαμερίσματος
• Βάνα πριν κάθε συσκευή: Υποχρεωτικά (π.χ. πριν λέβητα, κουζίνα)
• Τύπος: Σφαιρική βάνα 1/4 στροφής, ορειχάλκινη
• Χαρακτηριστικό: Κίτρινη λαβή (διακριτικό χρώμα αερίου)

Δοκιμές Στεγανότητας

Υποχρεωτικές δοκιμές πριν τη θέση σε λειτουργία:

1. Πίεση δοκιμής: Ορίζεται από τον κανονισμό ανάλογα με τη δοκιμή και την εγκατάσταση, από τον αδειοδοτημένο εγκαταστάτη.
2. Διάρκεια: Σύμφωνα με την προβλεπόμενη διαδικασία, τον όγκο δικτύου και τον χρόνο εξισορρόπησης θερμοκρασίας.
3. Κριτήριο: Μηδενική πτώση πίεσης
4. Μέθοδος: Μανόμετρο υψηλής ακρίβειας
5. Έλεγχος διαρροών: Από τον αδειοδοτημένο εγκαταστάτη με κατάλληλο εξοπλισμό και καταγραφή αποτελέσματος. Σε οσμή αερίου αποχωρείτε· δεν ψάχνετε τη διαρροή.

Κόστος Υλικών

Προτεινόμενα Προϊόντα

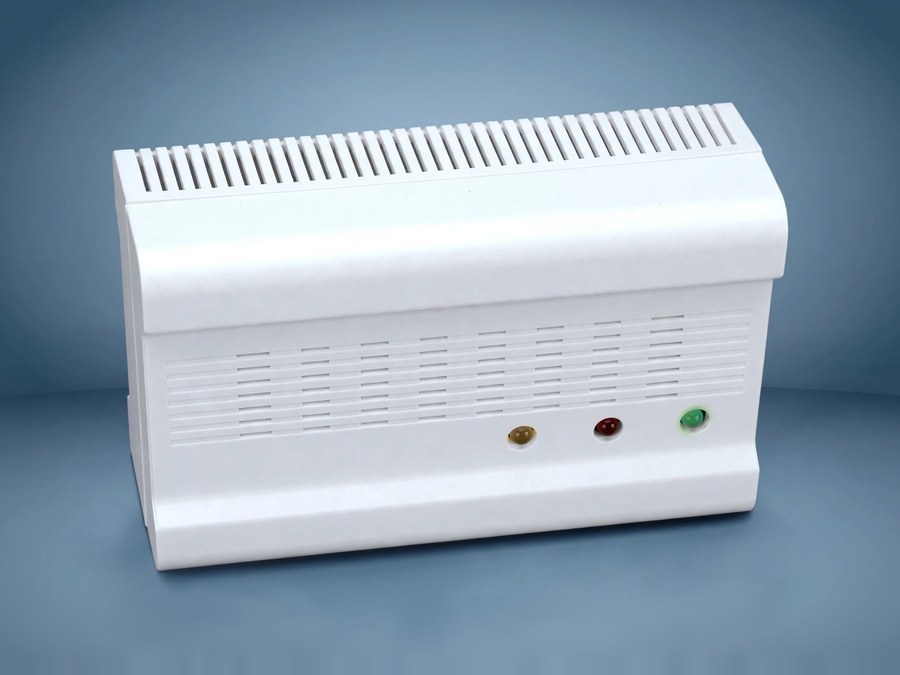

Για ασφαλή εγκατάσταση φυσικού αερίου χρειάζεστε πιστοποιημένα υλικά. Στο DropFix.gr θα βρείτε σωλήνες και εξαρτήματα αερίου, καθώς και ορειχάλκινα εξαρτήματα υψηλής ποιότητας. Για τον λέβητα, εξερευνήστε τη σειρά λεβήτων φυσικού αερίου. Μην ξεχάσετε τον ανιχνευτή διαρροής αερίου για μέγιστη ασφάλεια.
