Πώς να Συνδέσετε Σωλήνες Πολυστρωματικής με Πρεσσαριστά Εξαρτήματα

Τι Είναι η Πολυστρωματική Σωλήνα και Γιατί Κερδίζει Έδαφος

Η πολυστρωματική σωλήνα (multilayer pipe), γνωστή και ως σωλήνα PEX-AL-PEX, αποτελείται από τρία στρώματα: ένα εσωτερικό στρώμα πολυαιθυλενίου (PEX), ένα μεσαίο στρώμα αλουμινίου και ένα εξωτερικό στρώμα πολυαιθυλενίου. Αυτή η σύνθεση της δίνει μοναδικά πλεονεκτήματα:

• Ευελιξία - Λυγίζει εύκολα χωρίς ελατήριο, διατηρεί το σχήμα της χάρη στο αλουμίνιο
• Αντοχή στη διαστολή - Μικρότερη θερμική διαστολή σε σύγκριση με πλαστικές σωλήνες
• Φράγμα οξυγόνου - Το αλουμίνιο εμποδίζει τη διείσδυση οξυγόνου, ιδανικό για θέρμανση
• Μεγάλη διάρκεια ζωής - 50+ χρόνια αναμενόμενη λειτουργία
• Ελάχιστη τριβή - Λείο εσωτερικό, μικρή πτώση πίεσης

Σε συνδυασμό με τα πρεσσαριστά εξαρτήματα (press fittings), αποτελεί ένα αξιόπιστο σύστημα που χρησιμοποιείται ευρέως σε εγκαταστάσεις ύδρευσης, θέρμανσης και ενδοδαπέδιας θέρμανσης.

Τύποι Πρεσσαριστών Εξαρτημάτων

Τα πρεσσαριστά εξαρτήματα χωρίζονται σε δύο βασικές κατηγορίες ανάλογα με το υλικό:

Ορειχάλκινα (Brass) Press Fittings

Τα πιο κοινά, κατασκευασμένα από ορείχαλκο χωρίς μόλυβδο. Κατάλληλα για ύδρευση πόσιμου νερού, θέρμανση και κλιματισμό. Διαθέτουν ενσωματωμένα O-rings (EPDM ή HNBR) για τη στεγανοποίηση.

Πλαστικά (PPSU) Press Fittings

Κατασκευασμένα από πολυφαινυλοσουλφόνιο (PPSU), ανθεκτικά στη διάβρωση. Χρησιμοποιούνται κυρίως σε εγκαταστάσεις θέρμανσης και ψύξης. Ελαφρύτερα και οικονομικότερα.

Συνήθη εξαρτήματα που θα χρειαστείτε

• Μούφες (couplings) - Για ευθεία σύνδεση δύο σωλήνων
• Γωνίες 90° - Για αλλαγή κατεύθυνσης
• Ταυ (tees) - Για διακλαδώσεις
• Ρακόρ μετάβασης - Για σύνδεση με αρσενικό ή θηλυκό σπείρωμα
• Μειωτικά - Για αλλαγή διαμέτρου

Απαραίτητα Εργαλεία

Βασικά εργαλεία (υποχρεωτικά)

• Κόφτης σωλήνων πολυστρωματικής - Ψαλίδι ή κυκλικός κόφτης. Ποτέ μην κόβετε με σέγα ή σιδηροπρίονο, καθώς δημιουργούν ρινίσματα που καταστρέφουν τα O-rings.
• Calibrator / Deburrer - Εργαλείο βαθμονόμησης και αφαίρεσης γρεζιών. Κρίσιμο εργαλείο - η σύνδεση χωρίς βαθμονόμηση θα αποτύχει.
• Πρέσα (Press Tool) - Ηλεκτρική ή χειροκίνητη. Πρέπει να είναι συμβατή με το σύστημα εξαρτημάτων που χρησιμοποιείτε.
• Σιαγόνες πρέσας (Press Jaws) - Αντιστοιχούν στη διάμετρο σωλήνα. Τα πιο κοινά προφίλ είναι TH, U και H.

Βοηθητικά εργαλεία

• Μέτρο ή μετροταινία
• Μαρκαδόρος για σημάδεμα
• Βάση στήριξης ή μέγγενη
• Γαλλικό κλειδί (για συνδέσεις με σπείρωμα)

Βήμα-Βήμα Σύνδεση Πολυστρωματικής με Press Fitting

Βήμα 1: Κοπή σωλήνας

Μετρήστε και σημαδέψτε το επιθυμητό μήκος στη σωλήνα. Κόψτε κάθετα (90 μοίρες) χρησιμοποιώντας τον ειδικό κόφτη. Η κοπή πρέπει να είναι απόλυτα κάθετη - ακόμα και μικρή κλίση μπορεί να προκαλέσει ανομοιόμορφη πίεση στο O-ring και πιθανή διαρροή.

Σημαντικό: Αν η σωλήνα είναι παραμορφωμένη ή πλακωμένη στο σημείο κοπής, κόψτε λίγο πιο πίσω σε σημείο που η διατομή είναι κυκλική.

Βήμα 2: Βαθμονόμηση (Calibration)

Αυτό είναι ίσως το πιο σημαντικό βήμα και ταυτόχρονα αυτό που πολλοί παραλείπουν. Εισάγετε τον calibrator στο άκρο της σωλήνας και περιστρέψτε. Αυτός:

1. Αφαιρεί τυχόν γρέζια (burrs) από την κοπή
2. Επαναφέρει την εσωτερική διάμετρο στο ακριβές μέγεθος
3. Δημιουργεί ένα μικρό κώνο στο εσωτερικό, που διευκολύνει την εισαγωγή του fitting
4. Επαναφέρει την εξωτερική διάμετρο αν η σωλήνα έχει ελαφρώς παραμορφωθεί

Προσοχή: Χωρίς βαθμονόμηση, η σωλήνα μπορεί να καταστρέψει το O-ring κατά την εισαγωγή, οδηγώντας σε διαρροή - ακόμα και μετά από μήνες λειτουργίας.

Βήμα 3: Σημάδεμα βάθους εισαγωγής

Κάθε fitting έχει συγκεκριμένο βάθος εισαγωγής. Σημαδέψτε στη σωλήνα το βάθος αυτό με μαρκαδόρο, ώστε μετά την εισαγωγή να μπορείτε να επιβεβαιώσετε ότι η σωλήνα μπήκε μέχρι τέρμα. Τα τυπικά βάθη εισαγωγής είναι:

• Φ16: περίπου 22mm
• Φ20: περίπου 24mm
• Φ26: περίπου 27mm
• Φ32: περίπου 30mm

Βήμα 4: Εισαγωγή σωλήνας στο fitting

Σπρώξτε τη σωλήνα στο fitting μέχρι το σημάδι που κάνατε να φτάσει στο χείλος. Η σωλήνα πρέπει να μπει ευθεία, χωρίς γωνία. Αν αισθανθείτε μεγάλη αντίσταση, βγάλτε τη σωλήνα και ελέγξτε ότι η βαθμονόμηση έγινε σωστά.

Μπορείτε να ελέγξετε μέσα από τα παράθυρα ελέγχου (inspection windows) που έχουν πολλά fittings - πρέπει να βλέπετε τη σωλήνα να φτάνει στο τέρμα.

Βήμα 5: Πρεσσάρισμα

Τοποθετήστε τις σιαγόνες της πρέσας γύρω από τη ζώνη πρεσσαρίσματος του fitting (το δαχτυλίδι ανοξείδωτου χάλυβα). Βεβαιωθείτε ότι:

• Οι σιαγόνες είναι σωστού μεγέθους για τη διάμετρο
• Είναι κάθετα τοποθετημένες στο fitting
• Η σωλήνα δεν κινήθηκε από τη θέση της

Ενεργοποιήστε τη πρέσα. Η διαδικασία ολοκληρώνεται σε 4-6 δευτερόλεπτα. Μετά το πρεσσάρισμα, θα δείτε ομοιόμορφο αποτύπωμα στο δαχτυλίδι - αυτό σημαίνει ότι η σύνδεση έγινε σωστά.

Βήμα 6: Έλεγχος

Μετά από κάθε πρεσσάρισμα:

• Ελέγξτε οπτικά ότι το αποτύπωμα είναι ομοιόμορφο
• Βεβαιωθείτε ότι η σωλήνα δεν γύρισε ή βγήκε κατά τη διαδικασία
• Ελέγξτε ότι το σημάδι βάθους βρίσκεται ακόμα στη σωστή θέση

Συνήθη Λάθη στη Σύνδεση Πολυστρωματικής

• Παράλειψη βαθμονόμησης - Το νούμερο ένα λάθος. Χωρίς calibrator, το O-ring μπορεί να καταστραφεί ή η σωλήνα να μη μπει σωστά.
• Κοπή με λάθος εργαλείο - Σέγες και σιδηροπρίονα αφήνουν ρινίσματα μετάλλου που κόβουν τα O-rings.
• Ελλιπής εισαγωγή - Αν η σωλήνα δεν μπει μέχρι τέρμα, η σύνδεση θα αστοχήσει κάτω από πίεση.
• Λάθος σιαγόνες - Κάθε σύστημα (TH, U, H) απαιτεί τις δικές του σιαγόνες. Λάθος προφίλ = ελαττωματική σύνδεση.
• Δεύτερο πρεσσάρισμα - Αν πρεσσάρετε ξανά μια ήδη πρεσσαρισμένη σύνδεση, μπορεί να καταστρέψετε το fitting. Κόψτε και ξαναξεκινήστε.
• Σωλήνα με τσάκισμα - Αν η σωλήνα έχει τσακίσει σε κάποιο σημείο, αντικαταστήστε το κομμάτι. Μην προσπαθήσετε να ισιώσετε τσακισμένη πολυστρωματική.

Δοκιμή Πίεσης Εγκατάστασης

Μετά την ολοκλήρωση όλων των συνδέσεων, πρέπει να γίνει δοκιμή πίεσης (pressure test) πριν κλείσετε τοίχους ή πατώματα:

1. Γεμίστε αργά το σύστημα με νερό, αφαιρώντας τον αέρα
2. Αυξήστε την πίεση στα 1,5 φορές την πίεση λειτουργίας (συνήθως 10 bar για σύστημα 6 bar)
3. Διατηρήστε την πίεση για τουλάχιστον 2 ώρες
4. Αν η πίεση πέσει, υπάρχει διαρροή - ελέγξτε κάθε σύνδεση

Σημείωση: Η δοκιμή πίεσης είναι υποχρεωτική σύμφωνα με τους κανονισμούς και πρέπει να γίνεται πριν από οποιαδήποτε κάλυψη σωληνώσεων.

Πλεονεκτήματα Πρεσσαριστού Συστήματος

Σε σύγκριση με άλλες μεθόδους σύνδεσης, το πρεσσαριστό σύστημα προσφέρει:

• Ταχύτητα - Κάθε σύνδεση ολοκληρώνεται σε λιγότερο από 1 λεπτό
• Αξιοπιστία - Δεν εξαρτάται από τη δεξιότητα κόλλησης ή στεγανοποίησης
• Χωρίς φλόγα - Ασφαλής χρήση σε κλειστούς χώρους και κοντά σε εύφλεκτα υλικά
• Χωρίς χρόνο στεγνώματος - Η σύνδεση λειτουργεί αμέσως μετά το πρεσσάρισμα
• Επαναληψιμότητα - Κάθε σύνδεση γίνεται με την ίδια ποιότητα, ανεξάρτητα από τον χειριστή

Προτεινόμενα Προϊόντα

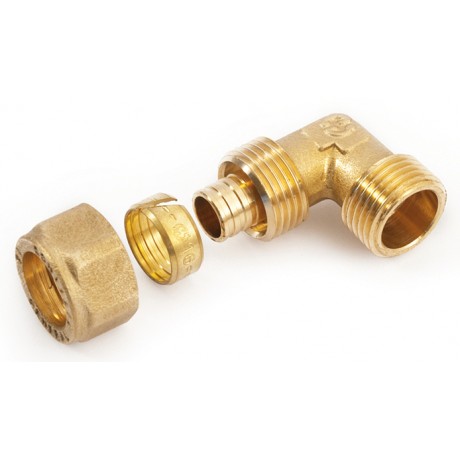

Γωνιά σύσφιξης Αρσενική 16x2,0x1/2''

Γωνιά σύσφιξης Αρσενική 18x2,5x1/2''

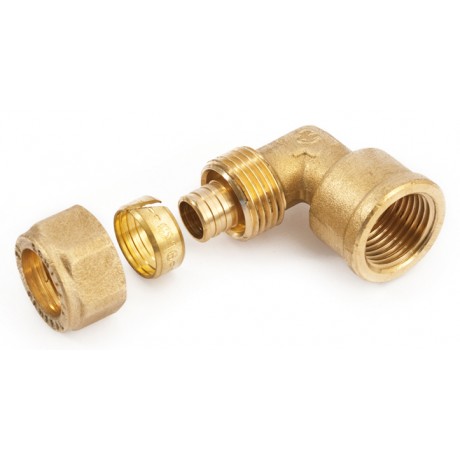

Γωνιά σύσφιξης Θηλυκή 18x2,0x1/2''
