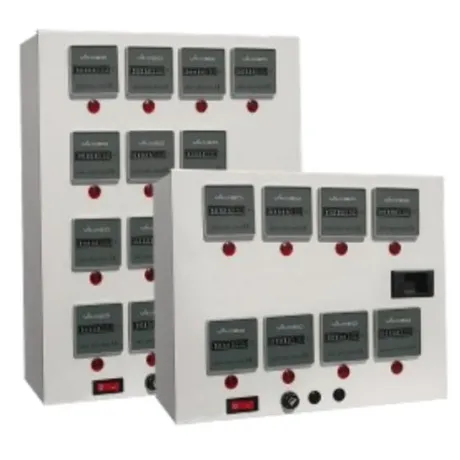

Πίνακας Αυτονομίας 4 διαμερισμάτων με ρελέ για ηλεκτροβάνες

Γενικά Χαρακτηριστικά :
• Μεταλλικό κουτί με γείωση.
• Κεντρικός φωτιζόμενος διακόπτης ON-OFF.
• Κεντρική ασφάλεια 6Α.
• Ξεχωριστές ασφάλειες για καυστήρα, κυκλοφορητή,
ηλεκτροβανών και θερμοστατών.
• Ενδείκτες λειτουργίας για κάθε διαμέρισμα.
• Δίοδος υποδοχείς εντολών 1Ν4007 (DS,D,Δ/2Κ,Δ/3Κ).
• Ρελέ υποδοχείς εντολών 10Α (R,Κ).
• Ρελέ εξόδου 10Α για καυστήρα και κυκλοφορητή
(R,DS,D).
• Ξεχωριστά ρελέ εξόδου 10Α για καυστήρα και
κυκλοφορητές (Δ/2Κ,Δ/3Κ,Κ).
• Τάση λειτουργίας 230 V AC.
• Ένταση επαφής ρελέ καυτήρα 10Α.
• Κλέμα σύνδεσης εισόδων και εξόδων τύπου ασανσέρ με
διάκενο 2,5mm.

Οι πίνακες αυτονομίας με ρελέ για κάθε διαμέρισμα (ηλεκτροβάνα)
και κεντρικό ρελέ για καυστήρα και κυκλοφορητή. Στους πίνακες αυτούς η τελευταία ηλεκτροβάνα
παραμένει ανοιχτή ή όχι.
